Novell ® Claster Services™ (NCS)
Юрий РУДАКОВ,
начальник отдела сетевых технологий компании «ЕПОС»
Песня без слов,
Что кластер без серверов!
Народный ЕПОС
Novell ® Claster Services™ представляет собой систему кластеризации
серверов, которая обеспечивает высокую доступность и управляемость важных
сетевых ресурсов, включая данные (тома), приложения, лицензии серверов и
сервисы. Это многоузловой кластерный продукт для NetWare 5.х, 6,
поддерживающий eDirectory™, режимы "перенос при сбое"
(failover) и
"возврат после восстановления" (failback), а также миграцию (балансировку
нагрузки) отдельно управляемых ресурсов.
Кластерные службы Novell Cluster Services (NCS), включенные в поставку
NetWare 6, лицензированы на использование двух серверов в кластере;
дополнительные серверные лицензии (общим числом до 32) могут быть
приобретены дополнительно. Для NetWare 5.x NCS предлагается, как отдельный
продукт. NCS обеспечивает защиту от сбоев и балансировку загрузки
критичных сетевых ресурсов, включая данные (тома), приложения, серверные
лицензии и службы, такие как iPrint, iFolder и клиентский доступ.
Организации имеют возможность разработки кластера без запасных серверов;
это позволяет, вместо резервирования оборудования на случай сбоев,
использовать все серверы кластера в качестве активных, например, для
оптимизации производительности Web-сайта.
Один кластер NetWare может включать серверы с различным оборудованием.
Сетевые администраторы могут точно указывать, какой из серверов кластера
возьмет на себя функции сервера, вышедшего из строя, тем самым распределяя
определенные приложения и данные по наиболее подходящим серверам
кластера.
Хранение данных для кластеров (включая данные сетей
SAN), управляется
Novell Storage Services (NSS). Администрирование кластера
осуществляется с помощью стандартных консолей, использующихся для
управления любыми ресурсами NetWare - ConsoleOne или Remote
Manager.
Других инструментов не нужно.
Понять преимущества сервиса кластеров Novell поможет приведенный ниже
пример.
Предположим, у Вас сконфигурирован трех серверный кластер, на каждом
сервере кластера инсталлирован Web-сервер. Каждый сервер кластера является
хостом двух Web-узлов. Все данные, графика и сообщения электронной почты
каждого Web-узла хранятся в совместно используемой дисковой подсистеме,
подключенной к каждому серверу в кластере. На приведенном ниже рисунке
показано, как это выглядит.

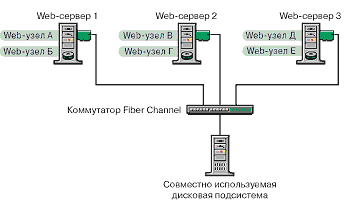

Рис.4 Кластер с тремя серверами.
При нормальном функционировании кластера каждый сервер поддерживает
постоянное соединение с другими серверами кластера и осуществляет
периодический опрос всех зарегистрированных ресурсов на предмет
обнаружения сбоя. Предположим, на Web-сервере 1 возникли проблемы с
оборудованием или программным обеспечением, и пользователи, доступ в
Интернет, электронная почта и информация которых зависит от Web-сервера 1,
теряют свои соединения. На приведенном ниже рисунке показано, как
перемещаются ресурсы при сбое Web-сервера 1.

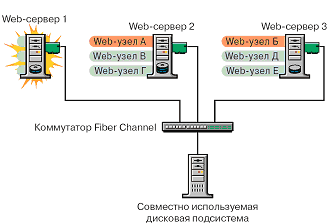

Рис.5 Кластер с тремя серверами после сбоя
одного.
Web-узел A перемещается на Web-сервер 2, а Web-узел Б перемещается на
Web-сервер 3. IP-адреса и соответствующие лицензии также переместятся на
Web-сервер 2 и Web-сервер 3. Схема перемещения Web-узелов именно такова,
потому что мы ее заранее определили, при настройке кластера для получения
равномерной нагрузки на серверы.
При сбое Web-сервера 1 программное обеспечение сервиса кластеров Novell
выполняет следующие действия:
- Обнаружение сбоя.
- Повторное монтирование томов совместно используемых данных (которые
прежде были смонтированы на Web-сервере 1) на Web-сервере 2 и
Web-сервере 3, как определено.
- Повторный запуск приложений (которые функционировали на Web-сервере
1) на Web-сервере 2 и Web-сервере 3, как определено.
- Перемещение IP-адресов на Web-сервер 2 и Web-сервер 3, как
определено.
В данном примере процесс "перенос при сбое" произошел быстро, и доступ
пользователей в Интернет, информации Web-узла и к электронной почте был
восстановлен за секунды и, в большинстве случаев, без повторной
регистрации.
Теперь предположим, что проблемы с Web-сервером 1 решены и Web-сервер 1
возвращен в нормальное состояние. Web-узел A и Web-узел Б будут
автоматически возвращены после восстановления (или иными словами
перемещены) обратно на Web-сервер 1, а Web-сервер будет возвращен обратно
в то состояние, в котором он находился до сбоя Web-сервера 1.
Сервис кластеров Novell также поддерживает возможность миграции
ресурсов. Вы можете переносить приложения, Web-узлы и т.д. на другие
серверы в кластере, не дожидаясь сбоя сервера. Например, Вы можете вручную
перенести Web-узел A или Web-узел Б с Web-сервера 1 на другие серверы в
кластере. Это может быть полезно при обновлении или выполнении
запланированного обслуживания Web-сервера 1 или для повышения
производительности или доступности Web-узлов.
Конфигурация кластера
Типичные конфигурации кластера обычно включают совместно используемую
дисковую подсистему, подключенную ко всем серверам в кластере. Совместно
используемая дисковая подсистема может быть подключена с помощью
высокоскоростных карт, кабелей и коммутаторов Fiber Channel или
сконфигурирована на использование совместно используемых устройств
SCSI.
Компоненты кластера
Приведенные ниже компоненты являются компонентами кластера сервиса
кластеров Novell:
- От 2 до 32 серверов NetWare, сконфигурированных для использования
IP. На каждом сервере должно быть как минимум одно локальное дисковое
устройство (используемое для локального тома
SYS:).
- На каждом сервере NetWare в кластере должно функционировать
программное обеспечение сервиса кластеров
Novell.
- Совместно используемая дисковая подсистема, подключенная ко всем
серверам кластера.
- Высокоскоростные карты, кабели и коммутаторы Fiber Channel или карты
и кабели SCSI, используемые для подключения серверов к совместно
используемой дисковой подсистеме.
- Дополнительное сетевое оборудование - сетевые карты для каждого
сервера и концентратор (коммутатор) для обмена данными о состоянии
"здоровья" серверов в кластере. Это оборудование не обязательно, так как
данные о состоянии серверов могут передаваться и через публичную сеть.
Требования к оборудованию
Приведенный ниже список определяет требования к оборудованию для
инсталляции Novell ® Cluster Services™. Эти требования соответствуют
минимальной конфигурации оборудования:
- Минимум два сервера NetWare 5.х, 6.
- Как минимум 256 Мб памяти на всех серверах в кластере (рекомендуется
512 Мб для переключения нескольких приложений на один сервер в случае
сбоя).
- Как минимум одно локальное дисковое устройство (не совместно
используемое) для тома SYS: на каждом сервере.
Возможно, понадобится дополнительное оборудование; это зависит от того,
как Вы собираетесь использовать сервис кластеров
Novell.
Требования к программному обеспечению.
Каждый сервер кластера должен функционировать под управлением
NetWare5.х или 6. При этом необходимо выполнить следующие требования:
- Все серверы в кластере должны быть сконфигурированы для работы по
протоколу IP и находятся в одной подсети IP.
- Дополнительный IP-адрес для кластера и каждого ресурса кластера, а
также том с включенной поддержкой кластера.
- Все серверы в кластере должны находиться в одном дереве eDirectory™.
Требования к совместно используемой дисковой подсистеме.
Для обеспечения высокой доступности данных каждого кластера требуется
совместно используемая дисковая подсистема (сеть хранения данных - Storage
Area Network или SAN) к которой предъявляются следующие требования:
- Совместно используемая дисковая подсистема должна быть совместима с
NetWare. Для проверки этого можно выполнить команду LIST DEVICES на
каждом сервере, который добавляется в кластер.
- Диски, входящие в совместно используемую дисковую подсистему, должны
быть сконфигурированы для работы в режиме отражения (зеркала) или RAID 5
для повышения отказоустойчивости совместно используемой дисковой
подсистемы.
- На дисковой подсистеме должен быть сконфигурирован NSS.
- Совместно используемая дисковая подсистема должна содержать 10-15 Мб
свободного дискового пространства для создания специального раздела
кластера.
Заканчивая рассмотрение возможностей NCS необходимо отметить, что в
одном дереве eDirectory™ бесконфликтно могут сосуществовать кластер для
NetWare 5.х с NCS 1.0.1 и кластер для NetWare 6 с NCS 1.6. Управление
ресурсами обоих кластеров осуществляется из одной точки при помощи
ConsoleOne или Remote Manager. Это прекрасная иллюстрация модели Novell
"Не выбрасывай и не меняй" для своих продуктов.
Заключение
Рассмотренный нами NCS хорош тем, что он позволяет заменить множество
разрозненных серверов NetWare одним кластером, притом с обеспечением
высокого уровня доступности. При этом необходимо учитывать, что
значительное количество существующих у нас сетей NetWare до сих пор
используют протокол IPX/SPX . Потому при переходе на NCS , который
использует чистый IP, потребуется модернизация и перенастройка клиентских
мест использующих старый протокол. Как и другие кластерные технологии, NCS
может работать в режиме холодного резервирования (т.е. в конфигурации
активный/пассивный), что может оказаться в ряде случаев полезным.
За последнее время в области вычислительных систем и сетевых технологий
наметились следующие тенденции:
- пользователи становятся более мобильными;
- все более возрастает проблема обеспечения безопасности данных;
- разрастающиеся информационные системы требуют более простого
управления;
- возрастает потребность в безостановочных системах.
Флагманский продукт компании Novell -NetWare 6 c включенным в нее NCS
предлагает именно те инструменты, которые предоставляют пользователям
защищенный доступ к информации и безопасное управление ею в современном
мире One Net - единой Сети.
К недостаткам всех современных кластерных продуктов, известных
производителей можно отнести неполную автоматическую балансировку загрузки
серверов, особенно в период пиковых нагрузок и небольшое количество
приложений написанных с учетом кластерной обработки данных. Однако,
учитывая ретроспективу представленных нами продуктов высокой доступности и
наметившиеся тенденции в области вычислительных систем в ближайшее время
можно ожидать существенных сдвигов в этом направлении.
